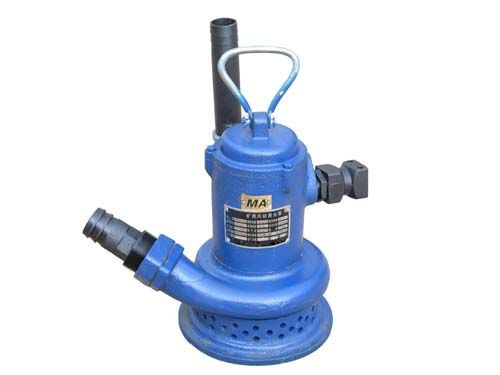

FQW15-35/K礦用風動潛水泵產品介紹

    FQW15-35/K礦用風動潛水泵，適用于含有甲烷或煤塵爆炸危險場所抽排污水用，可廣泛應用于煤礦井下的作業面，輸送含有污物、煤粉、泥沙等固體顆粒的地下水。葉輪采用特殊設計，它排污能力強，不會因固體顆粒或纖維物的吸入而堵塞，也不會因顆粒性介質的吸入而過早損壞，整機結構簡單，移動、裝拆、維護保養方便。具有效率高，性能好，消耗風量低等優點。

FQW15-35/K礦用風動潛水泵型號意義

FQ——礦用風動潛水泵

W——輸送介質代號：污水

15——額定流量：15m3/h

35——額定揚程：35m

K——水輪型式特征代號：開式

FQW15-35/K礦用風動潛水泵技術參數

型號：FQW15-35/K

額定流量Q m3/h：15

額定揚程H m：35

額定風壓P MPa：0.55

額定耗氣量Q m3/h：140

噪聲dB：50

流量m3/h：30

顆粒mm：6

出水膠管內徑mm：38（1.5英寸）

進膠管氣內徑mm：25（1英寸）

外形尺寸mm 長×寬×高：400×260×430

FQW15-35/K礦用風動潛水泵正常運行條件

1．泵潛入水下的深度不超過0.40m；

2．輸送介質溫度不超過40℃；

3．工作環境溫度（2~40）℃；

4．輸送介質的PH在4~10范圍內；

5．含固體顆粒的直徑不超過3mm，其體積濃度不超過2%；

6．泵動力用壓縮空氣,壓力在（0.45~0.70）MPa范圍內，并能滿足耗氣量要求。

FQW15-35/K礦用風動潛水泵工作原理及特點

    FQW15-35/K型礦用風動潛水泵為葉片式排沙排污潛水泵，以定轉子偏心、可滑動葉片為動力發生裝置，采用相鄰葉片承壓面積不同，同一葉片兩側壓力不同，從而產生轉矩的原理設計。 本機外觀造型新穎，是一種小型手提式風動排沙排污潛水泵，具有耗風量小，使用輕巧方便，結構簡單實用，葉片和氣缸等易損件更換方便等特點。
